• Entrées : 8 entrées pour sondes PT1000, PT500 ou sonde de température KTY,
1 entrée d´impulsion V40, 2 sonde directe Grundfos
Direct Sensors™, 1 cellule CS10
• Sorties : 4 relais semi-conducteur, 1 relais sans potentiel, 2 sorties PWM
• Interface de données : RESOL VBus®, lecteur de carte
SD
• Dimensions (LxlxH): 198 x 170 x 43 mm

Contenu de livraison :
• 5 sondes PT1000 incluses (2x FKP6, 3x FRP6), carte SD (2GB)

Caractéristiques techniques :
• entrées : 8 (9) sorties pour Pt1000-, Pt500- ou KTY- capteurs de température, 1 entrée d´impulsion V40, entrée avec 2 sondes Grundfos Direct Sensors™*,
• 1 Entrée pour une sonde de rayonnement CS10
• sorties: 4 relais à semi-conducteurs , 1 relais contact libre de potentiel, 2 sorties PWM
• puissance de commutation: 1 (1) A 240 V~ (relais à semi-conducteurs ), _x0007_4 (1) A 24 V~ / 240 V~ (relais libre de potentiel)
• puissance de commutation totale: 4 A 240 V~
• alimentation: 100 ... 240 V~ (50 ... 60 Hz)
• Standby: 0,73 W
• interface: RESOL VBus®, carte mémoire SD
• boîtier: plastique, PC-ABS et PMMA
• Montage: montage mural, montage en cascades possible
• type de protection IP 20 / DIN EN 60529
• dimensions: 198 x 170 x 43 mm

Fonctions:
• régulation ΔT
• bilan calorifique
• l'évaluation de la quantité de chaleur
• compteur d´heures de fonctionnement pour la pompe solaire
• fonction de capteur à tubes
• fonction de thermostat
• chauffage du ballon par stratification
• chauffage par ordre de priorité
• option Drainback
• fonction Booster
• évacuation de l'excès de chaleur
• fonction de désinfection thermique
• contrôle de fonction selon les directives BAFA

• pour installations solaires moyennes à complexes et utilisations de chauffage
• pour circulateur standards et à haut rendement avec signal PWM
• avec 8 entrées et 5 sorties
- extensibles avec 2 modules

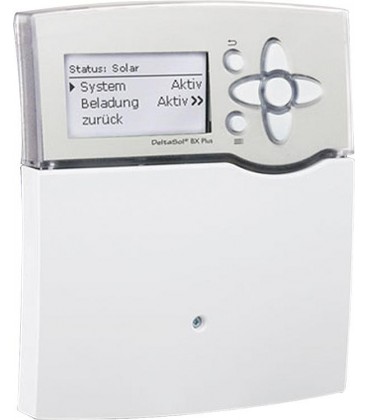

Le DeltaSol® BX Plus est un régulateur de système pour des systèmes solaires et de chauffage complexes. Le menu de la mise en service auto-explicatif guide sûrement dans la configuration du système, en demandant directement après le raccord les réglages les plus importants. Pour une vue d´ensemble optimale tous les emplacements des relais et des capteurs seront affichés sur le menu.

2 ballons solaire avec capteur et vanne à 3 voies

2 ballons solaire avec logique de vanne et réglage de l´échange de la chaleur

3 ballons solaire avec logique de vanne et logique action prioritaire

3 ballons solaire avec logique de pompe et logique action prioritaire

système solaire avec ballon stratifié et un autre ballon

système solaire avec 1 capteur solaire en toiture côté est, 1 autre côté ouest et deux ballons (logique de vanne)
